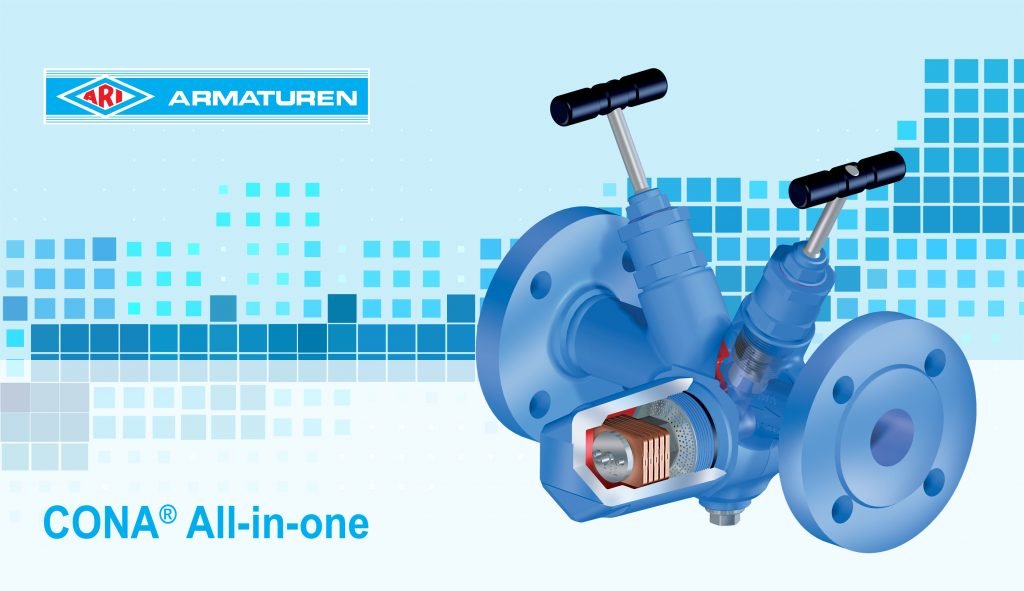

ARI-CONA All-in-one buhar kapanı istasyonu

Yayın Tarihi:

-

CONA All-in-one buhar kapanı istasyonu, ARI-Armaturen tarafından geliştirilmiş ve sahada performansı kanıtlanmış “hepsi bir arada” bir üründür. CONA All-in-one; aynı gövde içinde buhar kapanı, giriş-çıkış kesme vanası, pislik tutucu, çek vana ve boşaltma vanasını barındırmaktadır. DIN EN 26554 FTF-1’e göre dıştan-dışa uzunluk DN15 ve DN20 çapta 150mm, DN25 çapta ise 160mm’dir.

Geleneksel buhar kapanı istasyonunda minimum şu bileşenler bulunmaktadır: Giriş tarafı kesme vanası, pislik tutucu, buhar kapanı, çek vana, çıkış tarafı kesme vanası. (Şekil-I) Geleneksel buhar kapanı tasarımı; minimum 5 bileşen, minimum 4 flanş veya 8 dişli/kaynaklı bağlantı, geniş yer gerektiren tesisat, bağlantı noktalarında yüksek kaçak riski, montaj için yüksek maliyet gibi özelliklere sahiptir.

Şekil I: Geleneksel buhar kapanı istasyonu



CONA All-in-one kullanarak %80’e varan oranlarda boru işçiliği azaltılabilir. Az yer gereksinimi, bakım kolaylığı, uzun ömür ürünün avantajlarından sadece bazılarıdır. Ayrıca aynı gövde içinde termodinamik, termostatik, bimetalik kontrolörler arasında dönüşüm kapan istasyonunu yerinden sökmeden kolayca gerçekleştirilir. CONA All-in-one; şamandıralı, termodinamik termostatik veya bimetalik tipte flanşlı, dişli veya kaynak boyunlu bağlantı ile sunulabilir. Sahada montaj yerinde oluşan gereksinimler sonucu akış yönünün soldan-sağa veya soldan-sağa çevrimi bütün tipler için çok kolaydır. Ek olarak şamandıralı tip için yataydan dikeye veya dikeyden yataya çevrim de çok kolay bir şekilde gerçekleştirilir. Kapan istasyonu üzerindeki kesme vanaları standart olarak baskılı tiptir. İsteğe göre metal körüklü olarak sunulabilir.



Dişli kapak tasarımına sahip termodinamik, termostatik ve bimetalik kontrolörün bakımı, kapan istasyonu yerinden sökülmeden çok kolay bir şekilde gerçekleştirilir (Şekil-II). Contasız kapak tasarımı, yedek kapak contası bulundurma ihtiyacını ortadan kaldırır ve bu sayede çok hızlı bir şekilde bakım, değişim ve farklı bir kontrolöre geçiş yapılır.

Şekil-II: CONA All-in-one kontrolör değişimi

Şekil-III: CONA All-in-one Buhar Kapanı Tipleri

Opsiyonel olarak kapan istasyonu için aşağıdakiler sunulabilir:

Şekil-IV: Ek bileşen seçenekleri





Ersun Gürkan

ARI-Armaturen Türkiye Ürün Müdürü

Ayvaz

Akışkan Gücü

Akıllı pompa kontrol ünitesi EC 531

Yayın Tarihi:

-

Sulzer, iki pompalı bir kanalizasyon istasyonunu izlemek ve kontrol etmek için yeni nesil akıllı pompa kontrol ünitesini piyasaya sürdü.

Yeni EC 531, bir veya iki pompalı pis su pompalama istasyonlarının kontrolü ve izlenmesi için hepsi bir arada bir birimdir. Ekipman kontrolörü, belediye pompa istasyonlarının verimliliğini ve güvenilirliğini artırmak ve LCC (yaşam döngüsü maliyetleri) hesaplamalarının tüm yönlerini desteklemek için tasarlandı. Şamandıralar üzerinden kesintisiz kontrol, izleme ve sürekli seviye sinyali ile gelişmiş kontrol sunan EC 531 ayrıca, enerji tasarrufu sağlayan PID ve BEP içeren akıllı VFD kontrolü ve ekipman maliyetleri ile donatılmıştır.

Yeni ekipman kontrolörü EC 531, alarmlara, pompa durumuna, seviye bilgilerine ve trendlere anında erişim sağlar; ekipman durumunun izlenmesine yardımcı olmak, taşma riskini optimize etmek ve azaltmak, enerji maliyetlerini azaltmak vb.

EC 531’in ana özellikleri:

  • Pahalı durdurma / başlatma seviyeleri ve maliyetli karter temizleme ihtiyacını azaltmak için aşağı pompalama
  • Performans düşüşü / bakım gerektiren uyarı ile dahili pompa verimliliği izleme
  • VFD’den elde edilen özellikleri maksimize eden, örneğin BEP’de otomatik olarak çalışan Smart VFD kontrolü
  • Veri ve uyarılar mevcut SCADA sistemlerine eşlenebilir
  • Daha kolay arıza tespiti için kilitlenme kaydı.
Devamını Oku

Akışkan Gücü

Nozbart kum filtresi otomasyonu

Yayın Tarihi:

-

1971’den günümüze havuz ve arıtma sistemi ekipmanları imalatında ülkemizin lideri konumunda olan Tüm Plastik Ltd.Şti. “Nozbart” markalı ürünlerine bir yenisini daha ekledi.

Nozbart otomatik kum filtrasyonu sistemi hizmetinize sunulmuştur. Sistem el kumanda seçeneğinin bulunmasının yanı sıra son derece pratik, güvenli ve en son teknoloji ürünüdür.

Sistemin avantajlarından bazıları şunlardır:

  1. Tasarımı, yazılımı ve donanımı Tüm Plastik Ar-Ge çalışmaları ile şekillenen milli komponentli ileri teknoloji ürünüdür
  2. Kullanımı kolay ve pratiktir.
  3. Otomatik ve el kumanda modları vardır.
  4. Basınç ve zaman kontrollü çalışma sağlar.
  5. Ebat sınırı olmaksızın her filtreye uygundur.
  6. Elektrikli ya da pnömatik aktüatörlü vana ile kullanım imkanı vardır.
  7. İş gücü, enerji, zaman ve su tasarrufu sağlar.
  8. Güvenilir, sağlam ve ekonomiktir.

Otomatik Mod

Geniş kadranlı kontaklı manometresinde kullanıcı tarafından ayarlanan basınç değerine ulaştığında ters yıkama ve durulama işlemlerini otomatik olarak yaparak filtrasyon konumuna geri döner. Kullanıcı aşağıdaki şekilde ters yıkama ve durulama sürelerini saniye olarak istediği değere ayarlayabilir. F1 tuşuna iki defa basarak sanki manometreden sinyal gelmiş gibi istediği anda ters yıkama ve durulamayı yaptırabilir. Vana pozisyonu değişimi sırasında pompa durur ve sonrasında güvenli bir şekilde çalışmaya başlar. Filtrenin hangi pozisyonda olduğuna dair bilgiler ışıklandırılmış dijital ekran ile takip edilebilir. Ters yıkama ve durulama süresi geri sayım olarak rahatlıkla takip edilebilir.

Ters Yıkama ve Durulama Süresi Ayarı

  1. a) SET1’i basılı tutun ekranda ters yıkama süresini görün
  2. b) Ters yıkama süresi ayarı için yüzler hanesini saniye olarak (F2 5 –  F3 6) ile istediğiniz değere getirin. Onlar hanesine geçmek için F14basın yukarıda söylendiği gibi ayarlayın. Birler hanesine geçmek için tekrar F14basın aynı işlemleri tekrarlayın
  3. c) SET1’e tekrar basın ters yıkama süresini sabitleyin ve ekranda durulama süresini görün
  4. d) Durulama süresini de b) şıkkında belirtildiği gibi istediğiniz değere ayarlayın
  5. e) Tekrar SET1’e basarak değeri sabitleyerek ana ekrana dönün

El Kumanda Modu

Kullanıcı ihtiyacınına bağlı olarak filtrasyon, ters yıkama, durulama, sirkülasyon veya boşaltma konumlarından istediğini seçebilir.  İlgili konum seçildiğinde vanalar pozisyonlarını değiştirir ve sonrasında pompa devreye girer. Kullanıcı tercihini değiştirinceye kadar bu konumda çalışmaya devam eder. Şamandıranın iki saniyeden az süren dolu boş salınımında sistem kendini korumaya alır. Konum değiştirip eski konuma getirdiğinizde sistem el kumanda modunda çalışmaya devam eder.

Yukarıdaki işlemlerin yapılabilmesi için vanaların hidrolik şemada verildiği şekilde bağlanması gerekir.

Devamını Oku

Akışkan Gücü

Xylem’in hızı ayarlanabilir yeni atık su mikseri

Yayın Tarihi:

-

Dünyanın lider su teknolojisi şirketi Xylem Inc. (NYSE: XYL) kolay uyarlanabilir çıkış kabiliyetleriyle yaklaşık %50 enerji tasarrufu sağlayan kompakt (hızlı) dalgıç atık su mikserinin tanıtımını yaptı.

Xylem Flygt 4220 model yeni mikser, atık su arıtma tesislerinin esneklik ve sürdürülebilirliğini geliştirirken operatörlerin değişen karıştırma şartlarını mikser çıkışında yapacakları ayarlarla kolayca yönetmelerine imkân tanıyor. Flygt 4220, istenen çıkışı sağlayacak şekilde kontrol edilebildiğinden tesisin enerji tüketimi önemli oranda azaltılabilecektir.

Xylem Ürün Yönetim Direktörü Johan Tegstam, “Tesis operatörleri operasyonel verimliliği artıran, spesifik sistem taleplerine bağlı olarak performanslarını iyileştiren ve ürün kullanım ömrünü uzatırken arıza süresi ve bakım maliyetlerini düşüren gerçek zamanlı veriler sağlamalarına imkân tanıyan mikser teknolojisi arayışındadırlar” dedi. “Flygt 4220 model yeni mikserimizin dikkat çeken özelliği hızı ayarlanabilir olmasında gizli. Tesis operatörleri lokal kontrol paneli, programlanabilir kontrolör veya tesis geneli kontrol sistemi üzerinden mikser çıkışını kolayca değiştirerek güncel karıştırma ihtiyaçlarını karşılayabilecektir. Bu fonksiyonellik sabit çıkışlı klasik mikserlere göre enerji tüketimini önemli ölçüde azaltırken proses verimliliğini büyük ölçüde iyileştirir ve tesisin karıştırma etkinliğinin gelecekte oluşabilecek değişikliklerden etkilenmemesini sağlar. Flygt 4220 model hızı ayarlanabilir mikseri hız, güç, alarmlar, çalışma süresi ve enerji tüketimi dâhil mikser performansı ve durumu hakkında kapsamlı bilgi sağlayacak şekilde tasarladık. Mikser üzerinde ekipmanın korunması ve proses sonuçlarının garanti edilebilmesi amaçlı aşırı yük denetimi dâhil çeşitli otomatik düzeltme fonksiyonları bulunmaktadır. Karıştırma gereksinimleri debi, oksijen ihtiyacı ve mevsimsel farklılıklar gibi çeşitli etkenlere bağlı olarak zaman içinde değişiklik gösterdiği için atık su karıştırma sabit bir proses değildir. Klasik mikserler sabit çıkışla çalıştıklarından genellikle mikserin etkin olmayan çalışması nedeniyle boşa harcanan enerjiye, gereksiz yıpranmaya ve daha fazla bakım yapılmasına yol açarlar.”

Tegstam sözlerini “Flygt 4220 mikser tüm yaygın montaj sistemlerine uyduğu gibi donanım güncellemeleri için de idealdir ve mevcut kuruluma kolaylıkla takılabilmektedir” diyerek tamamladı.

Flygt 4220 mikser 1.1, 1.5, 2.2 ve 3 kW versiyonları bulunan ve market lideri verimlilik sunan IE4 süper premium verimliliğe sahip motorları da içeren Xylem’in Flygt Dirigo entegre güç elektroniği platformuna dayanmaktadır.

Tek devirli mikserlerin ürettiği sabit çıkışın aksine mikserin çok çeşitli çalışma noktası sağlayabilme kapasitesi tek bir Flygt 4220 mikserin birden fazla klasik mikserin yerine geçebilmesine imkân tanıdığı gibi daha az sayıda mikser ve parçanın stokta tutulmasını gerektirir. Flygt 4220 farklı tank ve uygulamalarda tekrar tekrar kullanılabileceğinden revizyon veya değiştirme için daha az yatırım sunar.

Flygt 4220, Xylem’in hızı ayarlanabilir atık su mikserleri serisinin bir parçası olarak, 2015 yılında piyasaya sunulan daha büyük Flygt 4320 mikser modeline katılıyor.

Devamını Oku
